Сегодня мы рассмотрим основы формирования оптического волокна, как к этому пришли, поймем основные принципы построения сети доступа. Хотелось бы начать, как и любой новый предмет, с истории и хотелось бы тоже рассмотреть, насколько давно появилась передача информации оптическим путём, как перешли к оптическому волокну, как оно развивалось. С этого и начнём. Передача информации визуальным путём появилась ещё в IV в. до н. э.

история появления оптических сетей, особенности архитектуры PON

История появления ВОЛС

Это было очень давно. Но тем не менее уже тогда использовали костры. Уже тогда люди могли на расстоянии передать друг другу какую-то информацию. Эта информация, конечно же, была ограниченной, в основном предупреждения об опасности, или согнал к каким-то действиям и т. д. И сейчас используются примитивные способы в армии и на флоте: сигнальные ракеты, маяки, флажки и т. д.

История появления ВОЛС

В 1870 г. английский физик Джон Тиндалл продемонстрировал возможность управления света. По физике, курс, наверное, пятого класса, мы учили, что свет распространяется по прямой линии и если есть какое-то препятствие, то мы видим тень. Свет идёт, упирается в какое-то препятствие, не проходит его, обойти его не может. Соответственно, мы видим тень на этом месте. Но нам не говорили, что есть определенные условия, если соблюсти которые, можно добиться распространения света не только по прямой линии, но и по любой заданной траектории. Такой опыт и провёл английский физик Джон Тиндалл.

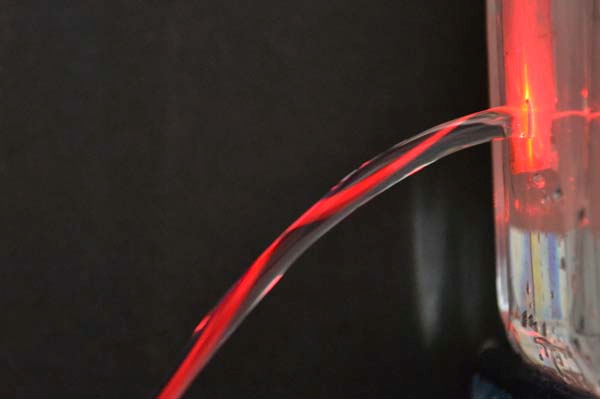

На приведенном выше видео воспроизведен опыт Тиндалла. Принцип очень простой: свет распространяется по воде, вода – более плотная среда и окружена более-менее плотной средой – воздухом. Если соблюсти такие условия, то свет будет отражаться от границы двух сред: границы воды и воздуха. Таким образом, он не может выйти из воды в воздух и распространяется по струе воды. Этот опыт в своё время сделал прорыв. Стало понятно, что можно использовать не только электрические сигналы в передаче информации, но и оптические. Немного позже А. Г. Белл запатентовал фотофон, в котором направленный свет используется для передачи голоса.

Монтаж и диагностика ВОЛС

Конечно, это не пошло дальше, не набрало никаких оборотов, потому что имело очень много ограничений. Любые атмосферные осадки: дождь, снег, град, туман уже не давали возможности передавать никакой информации. Но тем не менее он внёс свой вклад в этот опыт. Это ещё раз подтвердило, что можно использовать свет для передачи информации. Воздух как среда распространения света не сильно подходил в данном случае. В 50-е гг. Б. О’Бриеном были разработаны оптические волокна для передачи изображений.

волоконная оптика

Уже тогда они начали использоваться в медицине для наблюдения внутренних органов человека. Сейчас вы уже видите прогресс и даже операции делаются с использованием таких устройств. Кроме того, наблюдение, диагностика тоже выполняется. Принцип построения был такой же, только есть две среды: есть более плотная среда, есть менее плотная среда. Эти волокна имели очень большое затухание и применялись только потому, что расстояние было достаточно маленькое – метр, два метра вполне достаточно для диагностики внутренних органов человека в медицине. В 1957 г. Г. Голд сформулировал принцип работы лазера. Если подытожить, то у нас на 1957 г. есть какие-то волокна, по которым можно передавать какой-то оптический сигнал и есть какой-то источник света – лазер – достаточно мощный источник света. В результате учёные начали размышлять на эту тему

волокна

1966 г. двое учёных Ч. Kао и Ч. Кокхэм опубликовали статью о том, что если взять эти волокна и если взять лазер и достичь затухание волокон менее чем в 20 дБ на километр, то эти волокна можно использовать для передачи информации на большие расстояния. В 1970 г. Р. Маурер с коллегами из Glass Works поверил, можно сказать, в это и сделал волокна с затуханием менее 20 дБ на километр. Более того, на самом деле они имели затухание 4 дБ на километр, то есть намного меньше, чем порог, который указали ученые. Кстати, Corning до сих пор является одним из лидеров производства оптических волокон и различного инструментария для диагностики и монтажа оптических волокон.

В 1977 г. более интенсивно развивается оптическое волокно

В 1977 г. более интенсивно развивается оптическое волокно и в 1977 г. компания AT&Т и JTE установили первые коммерческие телефоны на основе оптического волокна. Это, конечно, была не сильно большая линия, но тем не менее там предавались с достаточно большой скоростью большие объемы информации и как показала практика в то время, очень хорошие достигнуты результаты при помощи этого эксперимента. Поэтому далее ещё более интенсивно стала развиваться эта область и в 1980 г. та же компания AT&Т объявила о проекте волоконно-оптической системы, связывающей между собой два города: Бостон и Ричмонд.

за оптическим волокном большое будущее

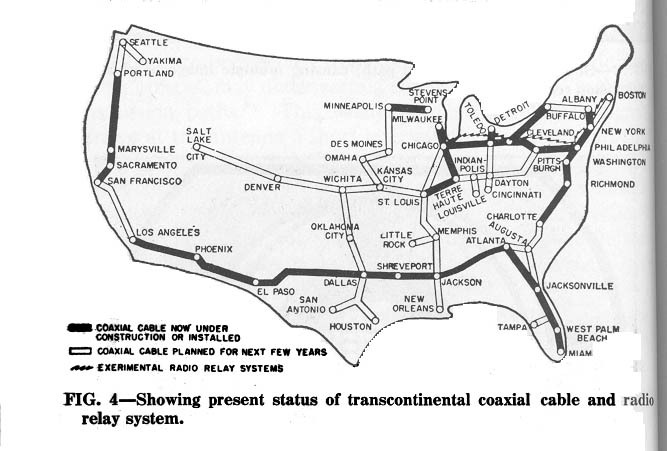

Я на карте попытался изобразить, но, учитывая масштаб карты, то расстояние достаточно большое. Этот проект окончательно показал, что за оптическим волокном, как средой распространения информации, очень большое будущее, что развитие будет очень громадное, что мы и наблюдаем на сегодняшний день. Перейдем плавно к производству оптического волокна.

изготовление оптоволокна

Это нам тоже даст понятие, когда мы будем рассматривать процессы, которые происходят при передаче информации, мы будем возвращаться к этому моменту.

Как делается оптическое волокно?

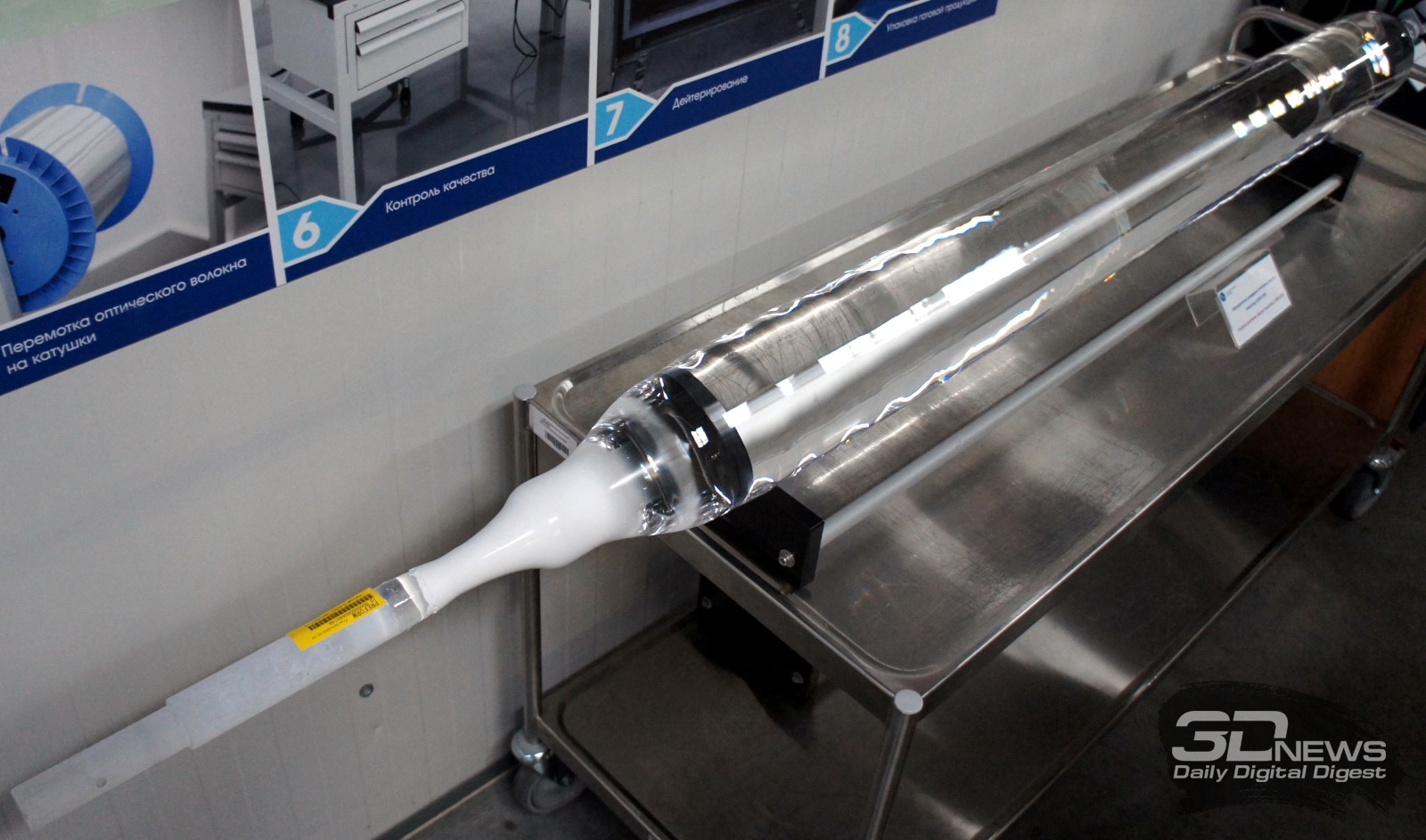

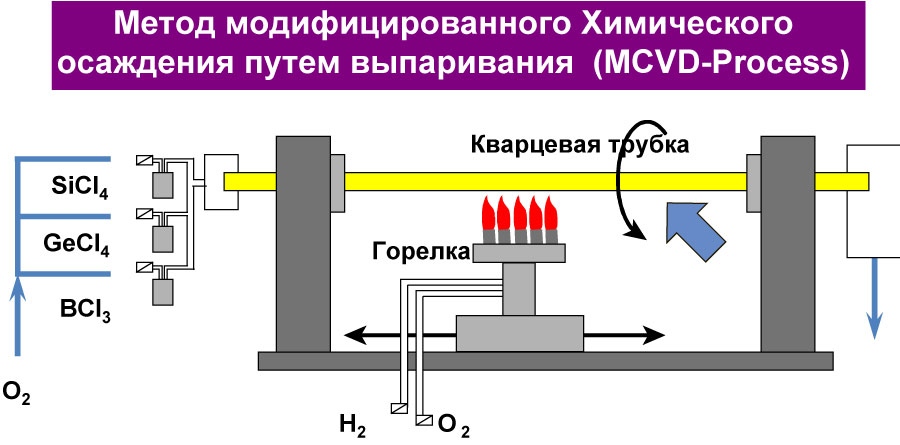

Сначала берется кварцевая трубка примерно по масштабу метр длиной, может, чуть больше или меньше, вставляется в зажимы тепломеханического станка. В этом станке трубка вращается со скоростью 60 оборотов в секунду и одновременно с этим двигается горелка под трубкой, которая нагревает трубку до 1600 градусов по Цельсию.

изготовление оптоволокна - рис 2

Одновременно с этим в трубку подаются смеси газов – CiCl4, GeCl4, BCl3 и кислород.

изготовление оптоволокна - рис 3

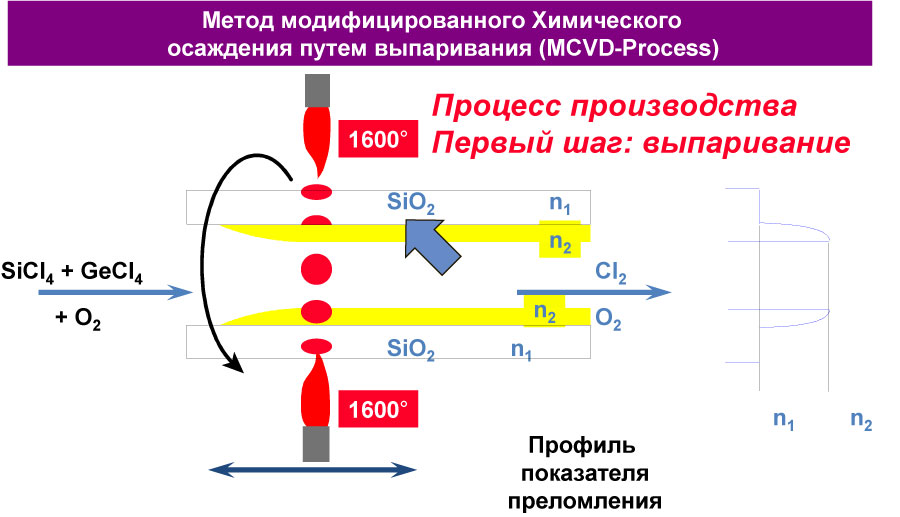

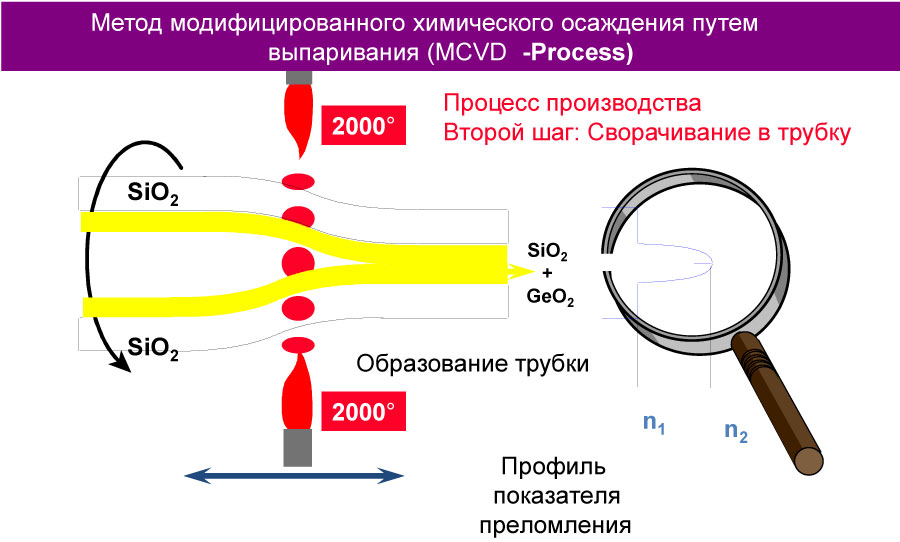

При такой температуре, которая обеспечивается горелкой, происходит химическая реакция газов с кислородом в результате чего выпадает осадок в виде белого порошка на внутреннюю часть трубки.

изготовление оптоволокна - рис 4

Причём, когда горелка движется в первый раз, осадок опадает в виде белого порошка, а когда во второй раз, он кристаллизуется и превращается в монолитное стекло только повышенной плотности за счет добавок и примесей. Таким образом, горелка движется, и внутренняя часть трубки формируется.

изготовление оптоволокна - рис 5

Когда сформирована внутренняя часть трубки, температура повышается за счёт замедления движения горелки и трубка, как термоусадка, превращается из трубки в монолитную заготовку, и эта заготовка уже имеет структуру оптического волокна, такую, как мы и говорили: внутри сердцевина – она имеет большую плотность за счет примесей, которые мы туда вносили, а снаружи – оболочка – это кварцевая трубка. Я забыл сказать, что кварцевая трубка, перед тем как устанавливается в зажимы тепломеханического станка, промывается в кислоте, дистиллированной воде, просушивается, чтобы устранить, убрать все различные примеси: жир, грязь и т. д., чтобы обеспечить чистоту производства. В итоге, когда уже получили заготовку, так называемую предформу, она устанавливается в вытяжную башню ее торец подогревается до тех же двух тысяч градусов по Цельсию (температура плавления стекла).

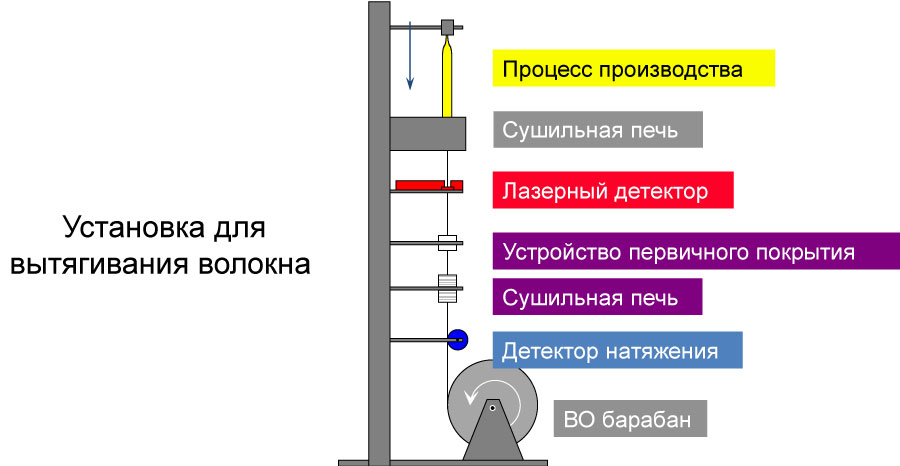

установка для вытягивания волокна

Заготовка уже начинает растягиваться. В YouTube очень много подобных роликов. По тому же принципу делают конфеты-карамельки. Если вы встречали конфеты с каким-то рисунком внутри, то это сделано по тому же принципу. Сначала делается такая большая толстая заготовка, потом она растягивается до маленьких размеров. То же самое происходит здесь: сушильная печь нагревает, за счёт того, что она нагрета до двух тысяч градусов Цельсия, заготовка растягивается, лазерный детектор работает в паре с детектором натяжения. Они контролируют точность диаметра волокна – 125 мкм. И если лазерный детектор зафиксировал, что диаметр волокна увеличивается, то он даёт сигнал на детектор натяжения, а детектор натяжения сильнее тянет волокно, в результате чего диаметр уменьшается. И наоборот, если зафиксировал уменьшение, лазерный детектор даёт сигнал на детектор натяжения, эту цепь ослабляет и диаметр увеличивается. Для чего я это говорю? Когда мы будем дальше рассматривать процессы, происходящие в волокне, мы будем сталкиваться с тем, что возникает дополнительное отражение и потери из-за неоднородности диаметра волокна. То есть диаметр волокна на самом деле не всегда 125 мкм, он постоянно колеблется в допустимых пределах. Соответственно, при строительстве магистральных линий стараются использовать барабан за барабаном по нумерации, чтобы волокно плавно проходило вдоль линии, чтобы не было: один барабан, первый барабан, а потом пятый барабан, а потом третий барабан, чтобы не было больших перепадов в диаметре волокна. Кроме того, есть такие процессы, как устройство первичного покрытия и сушильная печь.

Зачем это нужно? Оптическое волокно по усилию на растяжение имеет такое же усилие на растяжение, на разрыв, как стальная нить аналогичного диаметра. В принципе это неудивительно. Если взять оконное стекло, обычное и попробовать его разорвать, то я думаю ни у кого не получится. Но стоит нанести хорошую царапину стеклорезом, то разломать не стоит особого труда. То же самое с оптическим волокном. За счёт того, что оно очень тонкое – 125 мкм всего, для того чтобы нанести царапину даже усилий никаких прикладывать не нужно – достаточно коснуться какого-то металлического предмета и я думаю, что микроцарапина уже будет обеспечена. Кроме того, для того чтобы защитить от попадания грязи, пыли и т. д. на поверхность оптического волокна, оно защищается так называемым мусорным слоем. Это акриловый лак, который мы снимаем, перед тем как свалять оптическое волокно. Этот акриловый лак сушится при помощи ультрафиолетового излучения, как стоматолог сушит пломбу, которую только что установил пациенту. Сушится точно также, только в промышленных масштабах и акриловый лак и наматывается на такую катушку – примерно 20 км волокна помещается на такую катушку и в таких катушках волокно отправляется на завод-производитель кабеля, на основе которого делают оптический кабель.

Применение оптоволокна в сети доступа

Оптическое волокно уже достаточно давно применяется

Оптическое волокно уже достаточно давно применяется. Вначале оно применялось на магистральных линиях. Причиной этому послужила очень большая пропускная способность оптического волокна. К примеру, одно оптическое волокно может обеспечить до 160 спектральных каналов. Если по медной паре 30 каналов, то по оптическому волокну 160 спектральных каналов. Достаточно большую скорость можно передать по одному волокну. Если учитывать, что один кабель состоит не только из одного волокна, а состоит из более тысячи волокон, которые включает, то один кабель может передать очень внушительную скорость. Последнее время очень широко распространено и применение оптического волокна на сети доступа.

большинство сетей доступа построено на базе оптических волокон

По крайней мере большинство сетей доступа построено на базе оптических волокон. Исключение составляют лишь сети классических операторов связи, которые уже давно имеют доступ к каждому своему абоненту по медной паре. Они не сильно стремятся быстро переходить, тем не менее тенденция такая же у классических операторов наблюдается. Все альтернативные операторы, все интернет-провайдеры, все операторы кабельного телевидения уже строят сеть доступа на базе оптического волокна. И лишь в конце все эти сети доступа на этапе, на последней миле, скажем так, используют чаще всего медный кабель.

сети доступа на оптических волокнах

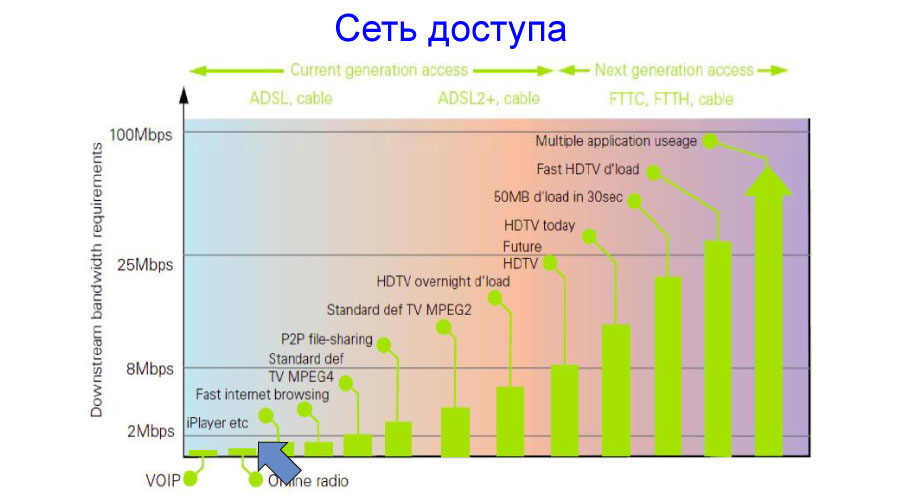

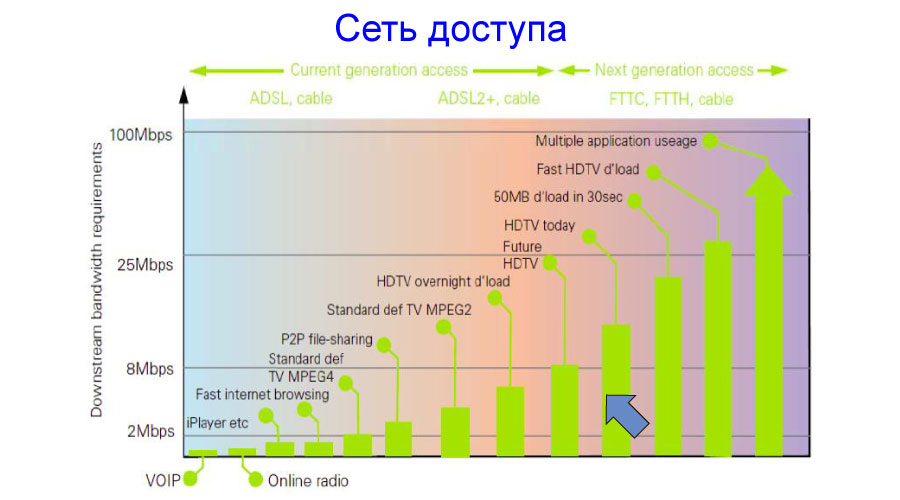

Если говорить про скорость доступа, то постоянно эта скорость увеличивается независимо от кризисов, каких-то проблем. Если вы помните, 15 лет назад были популярны dial up-модемы. Вечером никому нельзя было дозвониться, когда работали через телефонные сети в интернете. Пока загружается страничка можно было успеть себе сделать бутерброд или покурить, или ещё какое-то дело сделать и всех всё устраивало. Позже скорость увеличивалась, и мы могли позволить себе скачать видео, сначала скачать музыку, видео, прослушать в онлайне, посмотреть видео в онлайне. Качество видео повышалось, количество устройств, которые используются, повышалось. Если раньше использовался компьютер, потом IP-телефоны и телевизоры уже имеют подключение к интернету. Далее этот список будет ещё увеличиваться и увеличиваться, а через какое-то время, возможно, и холодильник, и стиральная машина и другие бытовые устройства будут иметь подключение к интернету и для этого всего требуется постоянное повышение скорости доступа, постоянное расширение полосы пропускания сети доступа. Сейчас, хотя эта картинка уже пятилетней давности, мы на таком этапе, где HDTV передаётся.

сеть доступа - статистика HDTV

Сейчас уже есть такое видео, которое передать можно, скачать можно и даже компьютер проиграть не может и приходится переносить на флешку и смотреть на телевизоре. В общем, прогресс налицо. Не всегда сети доступа могут справляться, пока ещё справляются, но уже некоторые на пределе, с такой скоростью передачи данных, которая необходима.

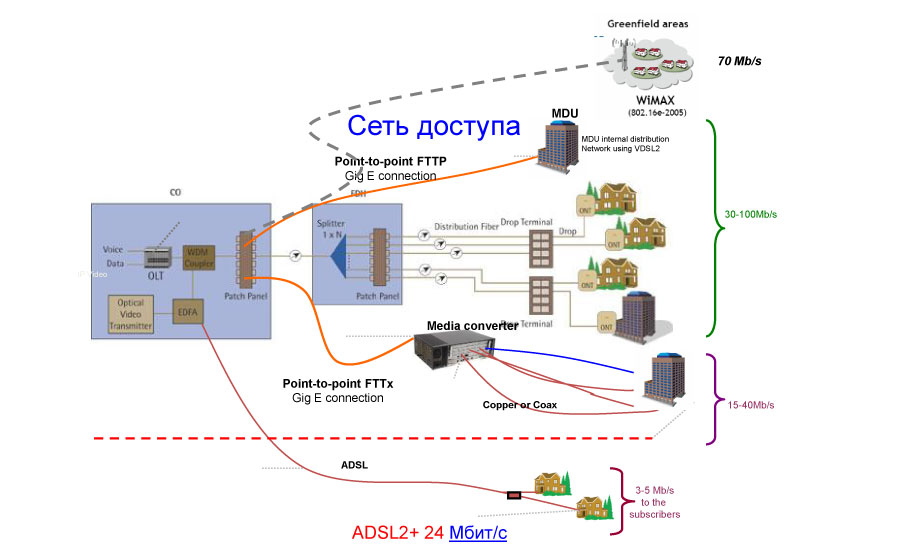

оптическое волокно используется от оператора до какой-то точки на сети доступа

На ADSL, например, 24 мегабита в секунду ADSL2+ может обеспечить, другие технологии. Очень популярны гибридные сети, как я уже сказал, оптическое волокно используется от оператора до какой-то точки на сети доступа и такое волокно в какую-то точку – x как переменная: это может быть рабочее место, дом, офис и т. д., ящик распределительный. А дальше после этой точки используется медный кабель в зависимости от оператора, от того, кто это делает. Кому-то это удобнее делать на базе коаксиального кабеля, кому-то удобней делать на витой паре, а может, даже XDSL – применять, хотя это редко. Я не встречал такое. Самое перспективное – пассивные оптические сети, которые используют оптическое волокно от оператора до абонента. Почему они называются пассивными? Потому что не используют никаких активных устройств на этапе от оператора и до абонента. Линия пассивная активная, устройство есть только у оператора и у абонента. Причём по одному волокну подключается множество абонентов. Подключаются они при помощи оптического делителя или сплиттера. Этот оптический делитель позволяет делить мощность сигнала между всеми абонентами.

Пассивные оптические сети PON

Есть FTTB/C/Cab/H кабели (Fiber-to-the-Builing) – волокно в какую-то точку

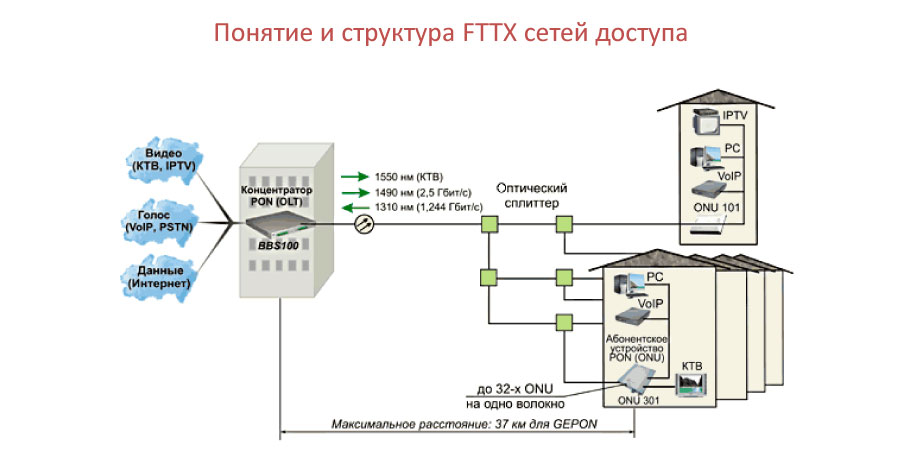

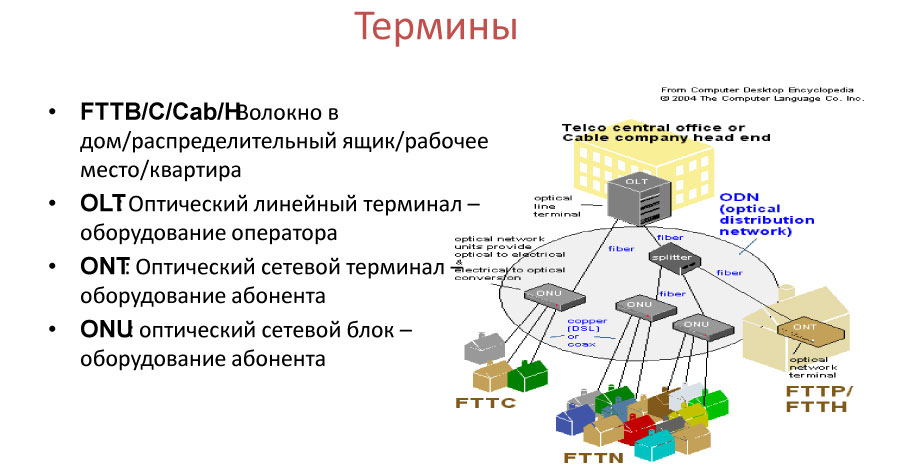

Чтобы разобраться в терминологии, всё очень просто. Есть FTTB/C/Cab/H кабели (Fiber-to-the-Builing) – волокно в какую-то точку. OLT – оптический линейный терминал. Это оборудование оператора в пассивных оптических сетях. ONT – это оборудование абонента в пассивных оптических сетях, оптический сетевой терминал. Это то же самое оборудование абонента, но групповое, которое позволяет подключать сразу несколько абонентов к одному устройству.

ONT, оптический сетевой терминал

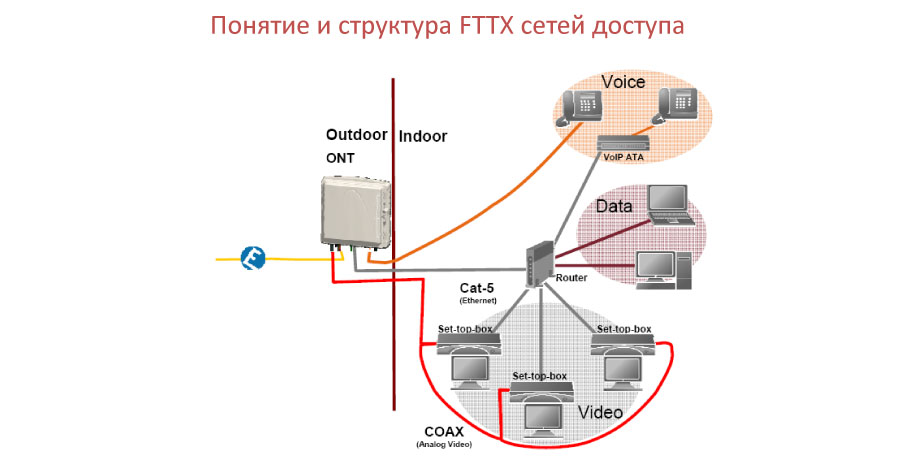

Если говорить про ONT, оптический сетевой терминал, он уже устанавливается в квартире или доме абонента и к нему подключается сразу и компьютер, и телевизор, и IP-телефон. Некоторое время назад была популярна такая концепция – Triple Play, где, например, рассматривается триединство услуги, совмещение в одном кабеле трёх услуг: видео, телефония и передача данных. Всегда операторы были заинтересованы побольше подключить абонентов, тем более абонентов платёжеспособных, которые хотят получать большую скорость и готовы за это платить.

структура FTTX

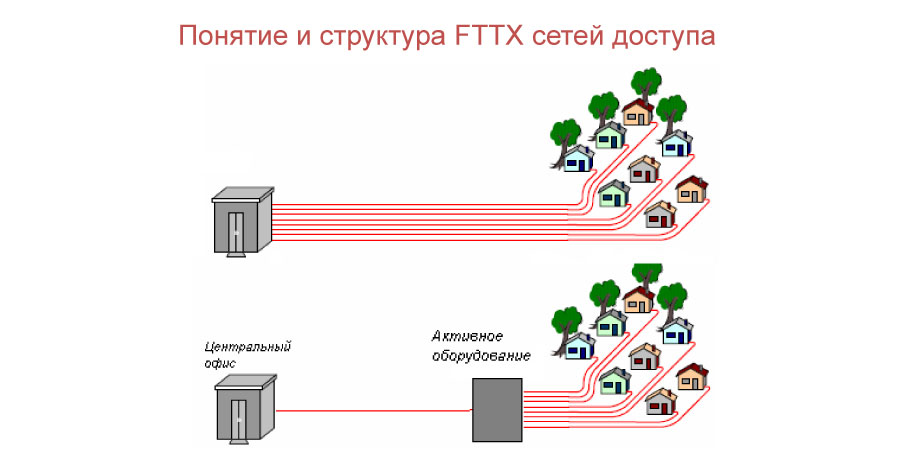

Но стоимость такой системы была настолько большая, что сильно большого развития это не дало. На первом этапе операторы пытались даже немного подвинуть ближе к абонентам активные устройства, образовав тем самым городскую мини-магистраль. Здесь оптический поток мультиплексировался, в этой точке мультиплексировался и раздавались волокна абонентам. При такой структуре необходимо активное оборудование куда-то устанавливать, в какое-то помещение, где будет обеспечена вентиляция, где необходимо присутствие электропитания. Соответственно, нам нужно договориться с ЖЭКом, энергосетью какой-то. Надо обслуживать в крайнем случае это устройство. Соответственно, затраты очень большие, цена не сильно снизилась. Большую популярность оптические сети получили тогда, когда активное оборудование заменили на пассивный делитель. Причем пассивный делитель может сразу подключить к себе 32, 64 и я слышал, что разрабатывается подключение на 128 абонентов по новой технологии. Необязательно пассивный делитель должен сразу делить один сигнал на много. Можно поэтапно делить этот сигнал.

пассивный делитель в оптической сети

Сначала на два, потом на два, потом снова на два и коэффициент деления необязательно 1 на 32 делится поровну всем. Можно делить с коэффициентом деления 5 на 95, 10 на 90, 15 на 85 и т. д. При помощи таких различных коэффициентов деления можно очень гибко масштабировать эту сеть. Создаётся масса возможностей. Если абонент находится близко, зачем ему сильно большую мощность давать, проще передать мощность абоненту, который находится далеко. Регулируя мощность при помощи сплиттера, можно достучаться до любого абонента.

Топологии оптических сетей

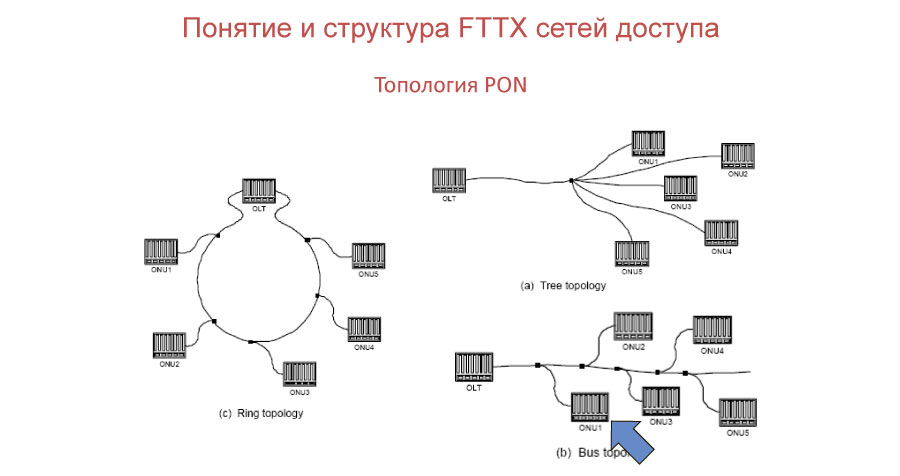

топология кольцо

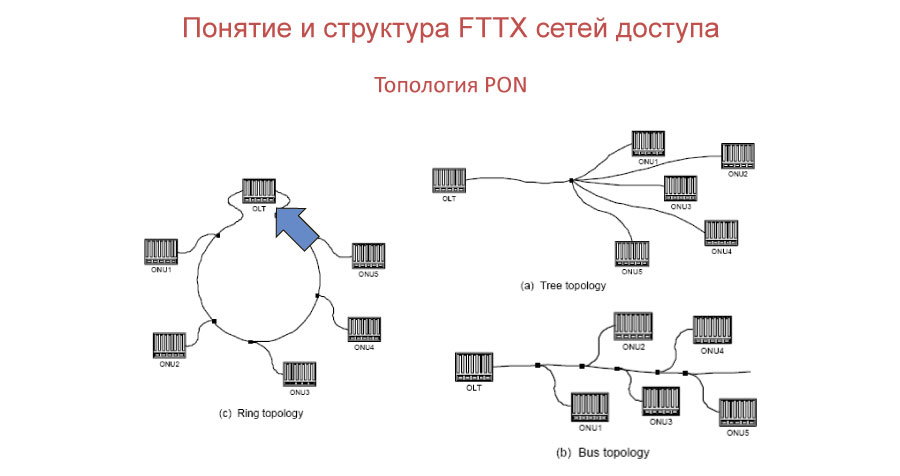

Используя различные топологии за счет того, что различный коэффициент деления, можно, например, использовать топологию «кольцо». Таким образом, идёт сигнал и набирается сюда 10 процентов мощности, сюда, сюда и т. д.

топология шина

Можно также использовать топологию «шина» и тоже сюда какой-то процент мощности этому абоненту, этому и т. д.

топология звезда

Если используется «звезда», то здесь, конечно, нужно делить поровну на всех. Зачастую не встречается строго какая-то из топологий. Вообще, в реальной жизни используется гибридная топология, которая включает зачастую все указанные здесь. Например, по городу идёт кольцо и с каждого узла кольца выходит «звезда» или «шина». Единственная топология, которая не используется в пассивных оптических сетях – это топология «точка-точка». Нет никакого смысла.

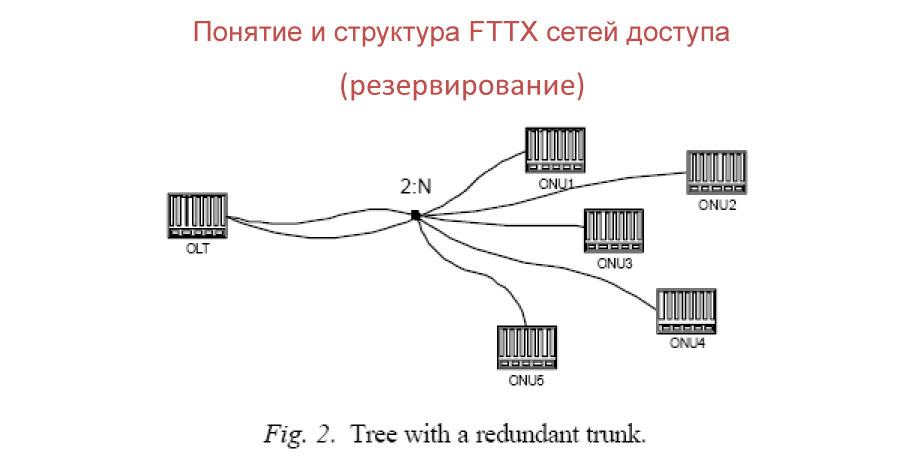

Самое слабое звено в топологии

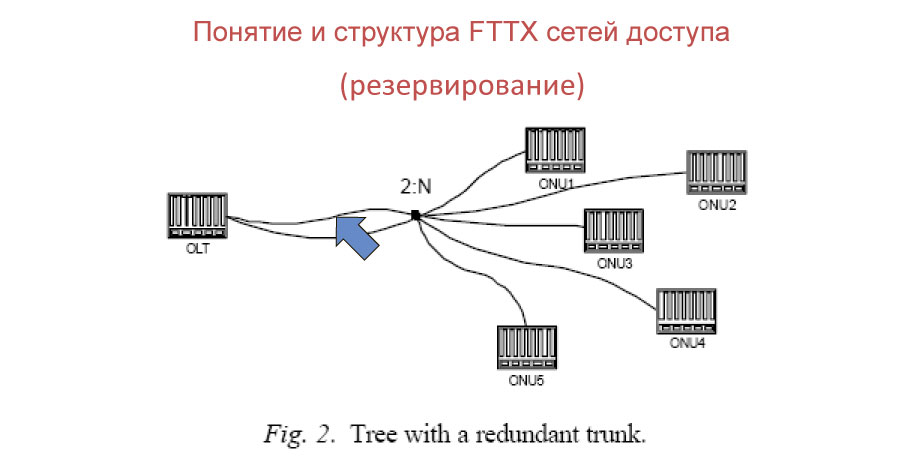

Самое слабое звено в топологии – вот это место и для него стоит обеспечить резервирование.

принцип работы PON сети

Повреждение оптического волокна в этом месте сразу не даёт доступа в интернет нескольким абонентам, всем, которые подключены к этому волокну. Поэтому это место надо каким-то образом резервировать. Резервировать обязательно в разных кабелях, которые в разных канализациях, которые лежат в разных путях. Почему я ставлю на этом такое ударение? Просто приходится очень часто общаться с различными компаниями, различными людьми, слышать различные истории, которые доходят иногда до анекдота. Реальные истории показывают, что зачастую большие компании арендуют оптические волокна у разных компаний, те доказывают, что у них свои волокна. Когда происходит обрыв, оказывается, что волокна разных компаний находятся в одном кабеле. Если этот кабель рвётся, то теряется полностью связь и непонятно за что вы платили несколько лет. Например, деньги за аренду волокна у той и у другой компании, когда эти волокна лежат в одном кабеле. Соответственно, следите за тем, чтобы происходило резервирование волокон.

пассивная оптическая сеть

Rак передаётся информация по пассивной оптической сети

Теперь посмотрим, как передаётся сигнал, как передаётся информация по пассивной оптической сети. Если пассивная оптическая сеть предполагает передачу видеосигнала, то используется три длины волны: 1310, 1490 и               1050 нм. Причём 1490 нм используется для передачи голоса и данных от оператора к абоненту. 1550 нм длина волны используется для передачи видео оператора к абоненту. 1310 нм используется для передачи голоса и данных от абонента к оператору. Вы спросите, наверное, а как же видео от абонента к оператору? Каким образом оно передаётся? Видео передаётся в формате данных. Абонент как такового видео не производит. Если мы говорим по Skype, сейчас вы видите, что видео не сильно высокого качества, потому что оно передаётся в формате данных. Под видео здесь понимается мощный видеосигнал, такой, благодаря которому мы смотрим телевидение. Видео высокого качества. Абонент, естественно, не передаёт такого видео, поэтому для них предусмотрена только одна длина волны – 1310 нм. По сути, много и не надо. Мы как абоненты какую информацию отправляем в сеть? Я хочу посмотреть фильм, я хочу скачать страницу. А потом фильм загружается, в основном мы потребители контента, а не его производители. Поэтому сильно большая пропускная способность со стороны частного абонента в сторону оператора не требуется.

оператор передаёт сигнал абонентам

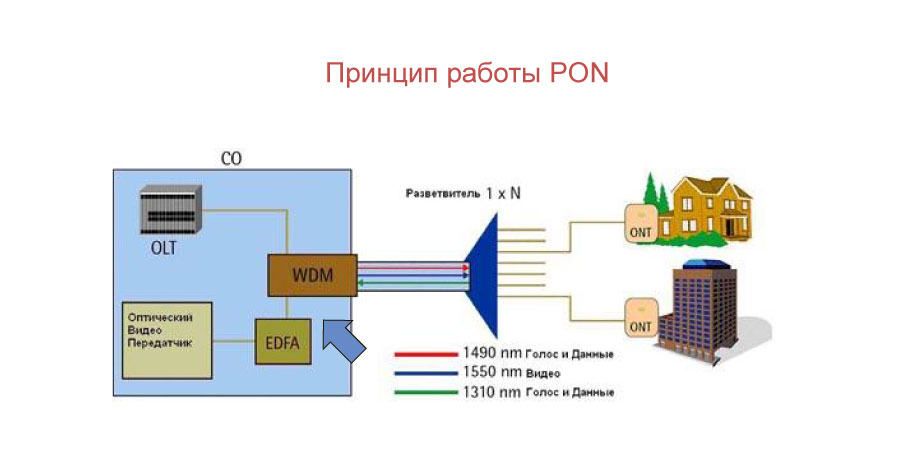

Так как оператор, допустим, передаёт сигнал абонентам, он использует одну сеть для данных, одну длину волны. Сплиттер делит, стоит здесь, только мощность, он не разделяет сигналы по меткам каким-то, он всем абонентам отправляет весь сигнал, который на него поступил, учитывая только все коэффициенты деления мощности, которые у него установлены.

Схема работы PON - рис 2

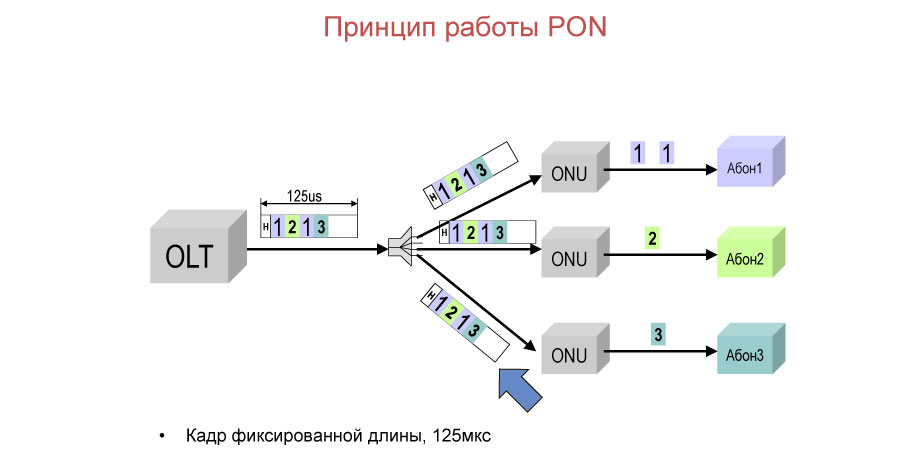

В результате вся информация поступает всем подключенным к сплиттеру абонентам и только абонентское устройство уже отфильтровывает, какая информация для абонента является полезной, а какая нет.

Схема работы PON - рис 3

Та, которая не нужна ему, — отфильтровывается, и абонент её не получает. К примеру, если все абоненты смотрят один и тот же фильм в данный момент, то этот фильм не передаётся 32 или 64 раза, он передается один раз, только всем абонентам он доходит. За счёт этого экономится пропускная способность.

Схема работы PON - рис 4

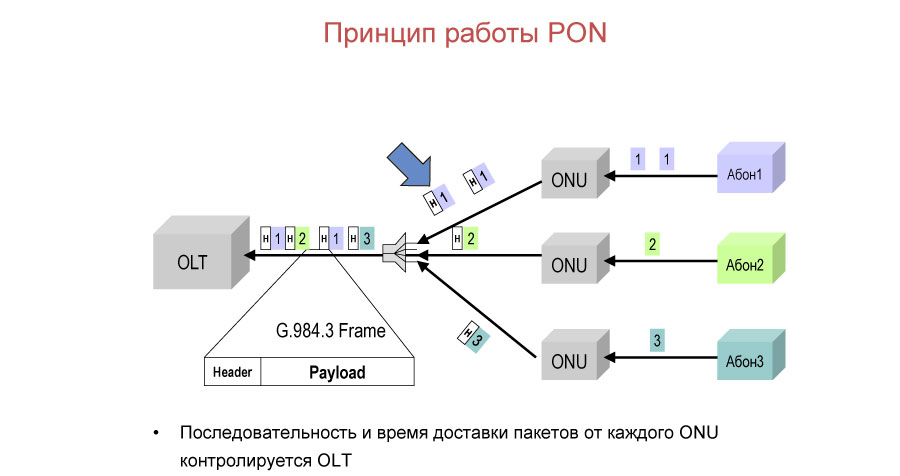

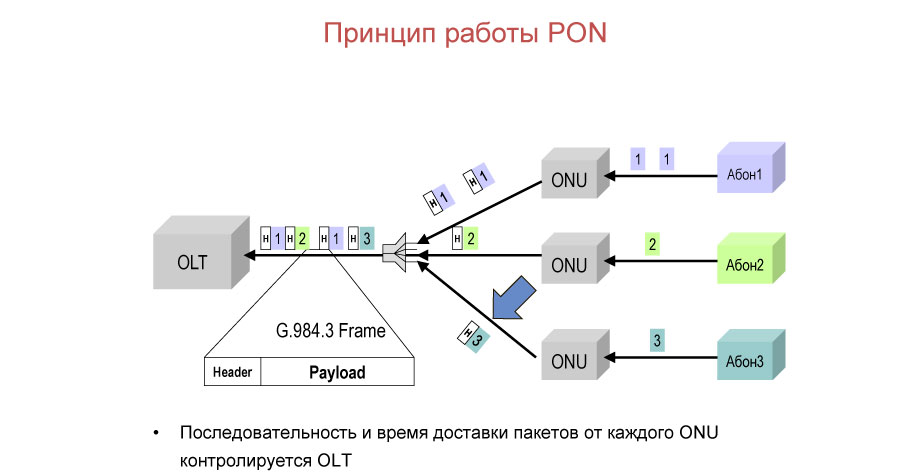

Так как мы имеем одну длину волны для передачи данных и голоса от абонента к оператору, а абонентов очень много, соответственно, надо как-то разделить между абонентами этот один канал, одну длину волны. Поэтому канал этот организуется по принципу временного разделения канала и каждому абоненту предоставляется определённый тайм-слот – промежуток времени, в ходе которого его абонентское устройство активно и передает информацию в сеть оператору. Отключается абонентское устройство первого абонента, включается второго. Отключается второго — включается третьего и т.д… На самом деле процесс, пока все абоненты что-то передадут, занимает 125 мс, поэтому каждый отдельный абонент не чувствует того, что его абонентское устройство работает непостоянно.

Схема работы PON - рис 5

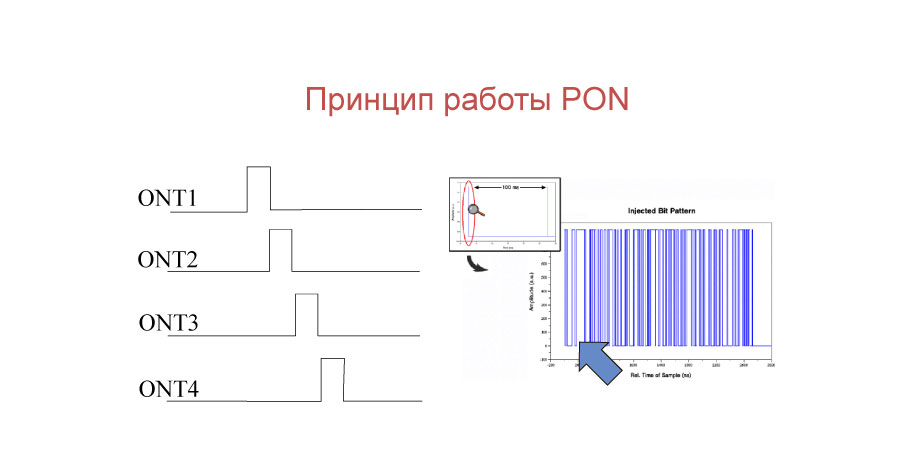

В результате того, как абоненты передали каждый свою информацию, так как она синхронизирована, она выстраивается в такой вот паровозик:

Схема работы PON - рис 6

И доходит к оператору, который уже может определить кто, что отправил и что кто кому отправлять в ответ.

Стандарты PON

Стандарты PON

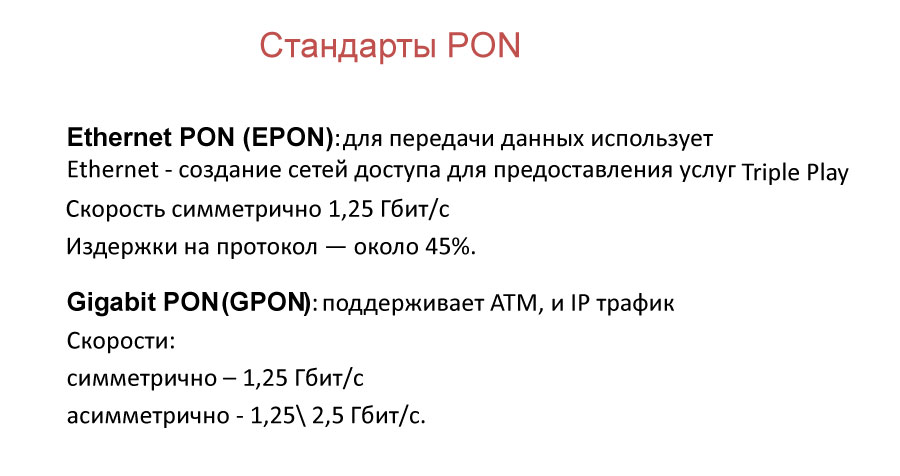

Самые популярные технологии пассивных оптических сетей: Ethernet PON и Gigabit PON. Здесь указаны скорости, которые обеспечиваются одной другой технологией.

Технология PON

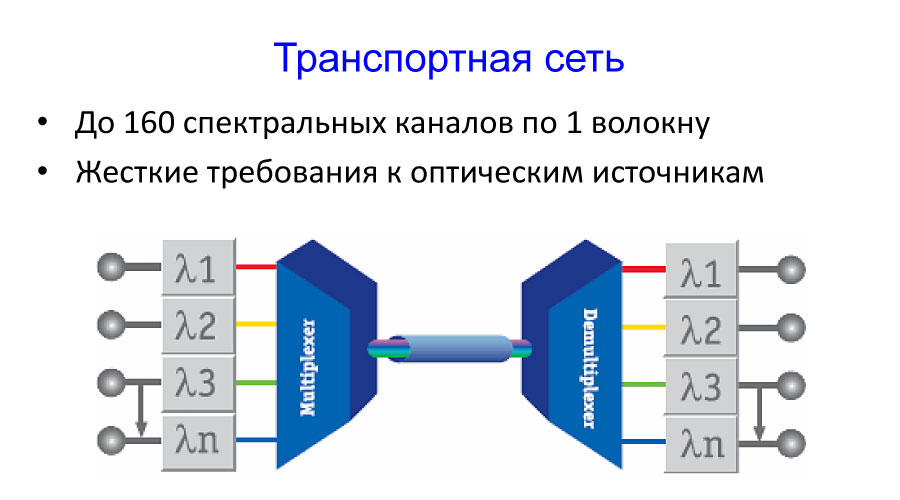

Самая перспективная технология, которая в мире развивается, у нас пока ещё не сильно масштабная, но есть перспективы, это WDM PON. Она обеспечивает передачу к абоненту информации со скоростью 10 Мбит в секунду. Пока такая скорость не требуется, поэтому такая технология не сильно у нас развивается. Эта технология предполагает передачу информации на отдельной длине волны каждому абоненту.

Каждый абонент использует отдельную длину волны для получения контента, информации. Здесь WDM – это как волновое уплотнение, идёт как городская мини-магистраль.

WDM PON

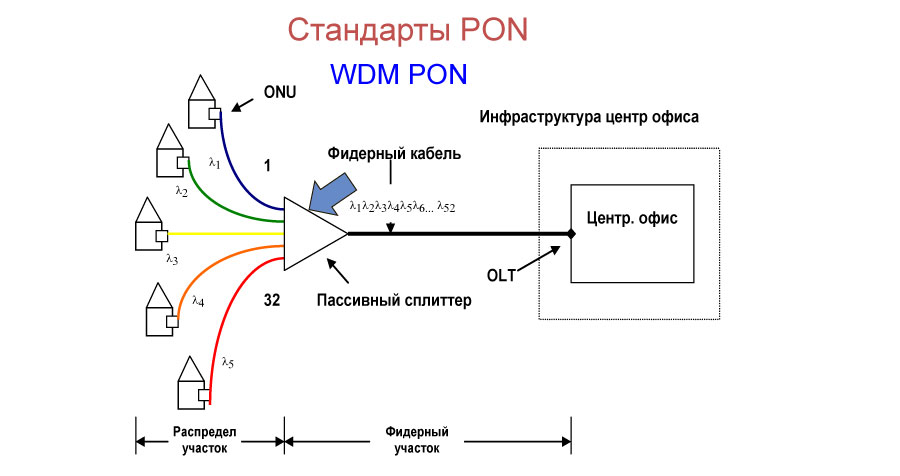

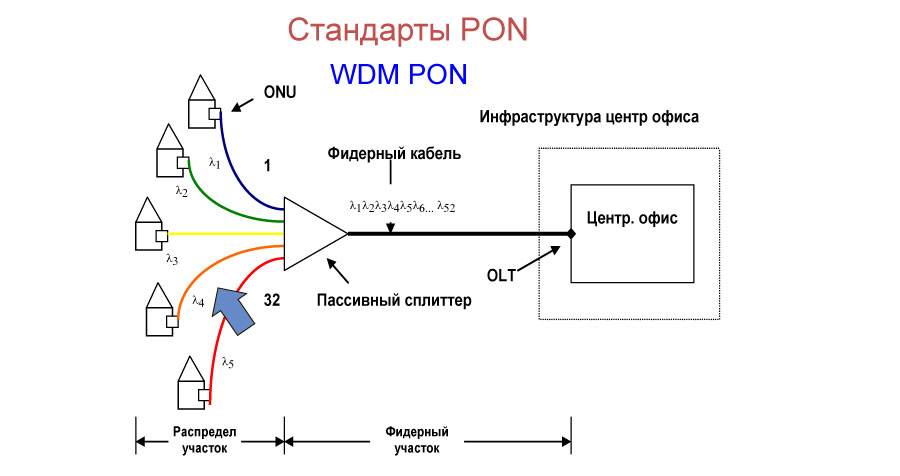

Сплиттер уже здесь стоит необычный – такая призма, которая уже может разделять длины волн: одну длину волны первому, второму, третьему, пятому, десятому и т. д. абонентам. Это как перспектива. Сейчас хотелось бы тоже рассмотреть варианты физического построения сети доступа.

Варианты монтажа пассивных оптических сетей PON

применения пассивных оптических сетей

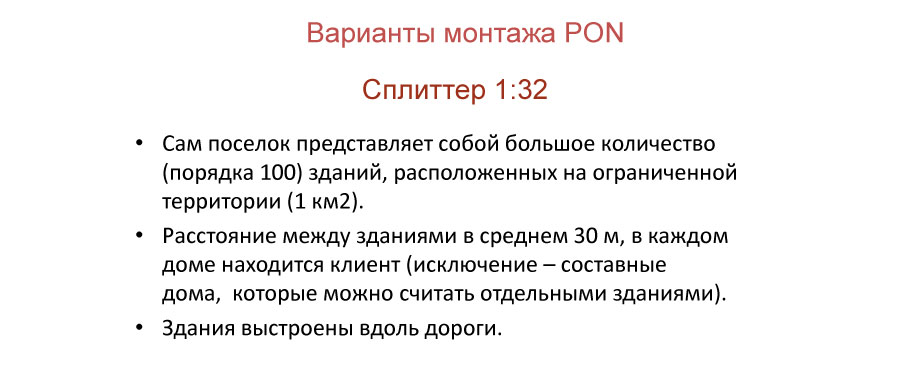

Если вы наверняка встречали или наверняка где-то слышали, что один из вариантов применения пассивных оптических сетей – это различные коттеджные посёлки, которые выстроены вокруг каждого большого города. Если каким-то образом охарактеризовать коттеджные посёлки, то это немного зданий, порядка ста на какой-то ограниченной территории, например, один квадратный километр. Расстояние между зданиями в среднем 30 м, в каждом здании находится абонент и здания выстроены вдоль дорог. Это такая классическая схема коттеджных городков.

несколько вариантов построения сети доступа

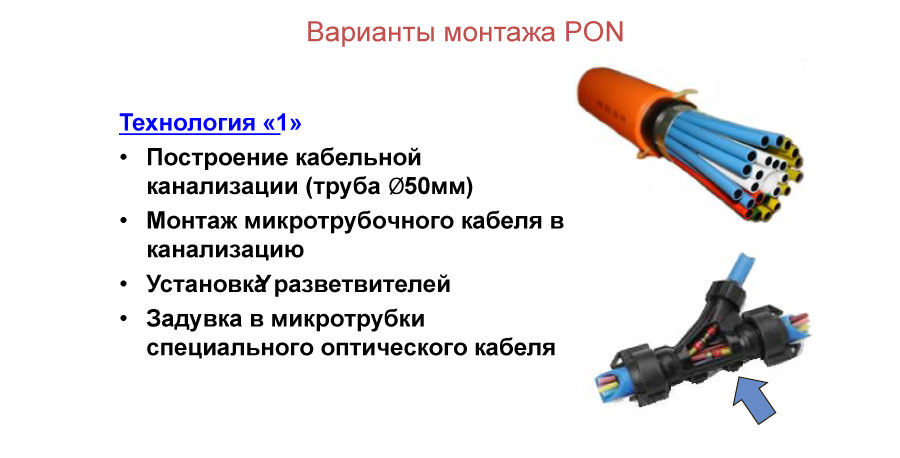

Можно применить несколько вариантов построения сети доступа. Первая из них самая прогрессивная и не сильно распространённая в данный момент и поэтому, наверное, самая пока дорогая. Но время идёт и в основном как я замечаю, постоянно удешевляются различные инновационные технологии. Например, вы смотрели видео по производству оптического волокна. В видео, если вы обратили внимание, в конце говорилось, что оптические волокна дороги в производстве по сравнению с медными. Так что сейчас уже с этим можно поспорить. Оптическое волокно сейчас уже дешевле, чем медная пара, потому что для производства оптического волокна нужен кремний, песка в природе достаточно. А для производства медного кабеля нужна медь. А медь – это уже цветной металл. То же самое я думаю, произойдёт и с этим, только немного нужно времени. Что подразумевает эта технология построения? Строится кабельная канализация диаметром 50 мм, в эту канализацию монтируется микротрубочный кабель. Выглядит он вот таким образом.

задувка оптического волокна

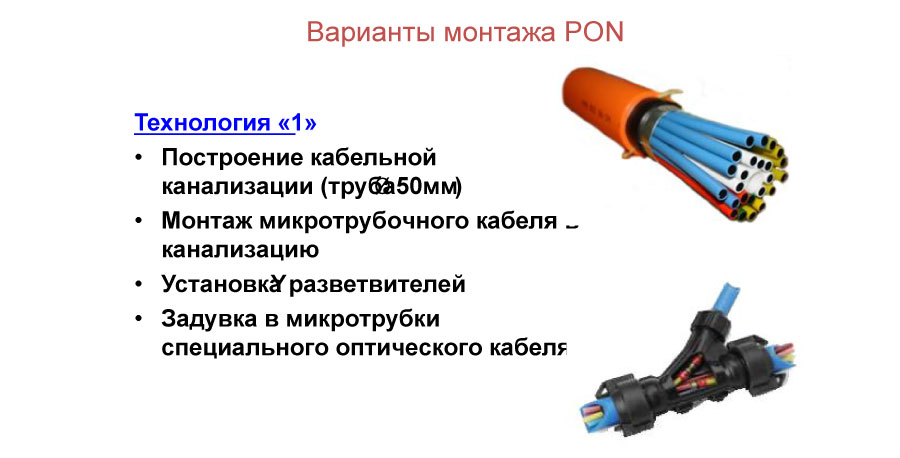

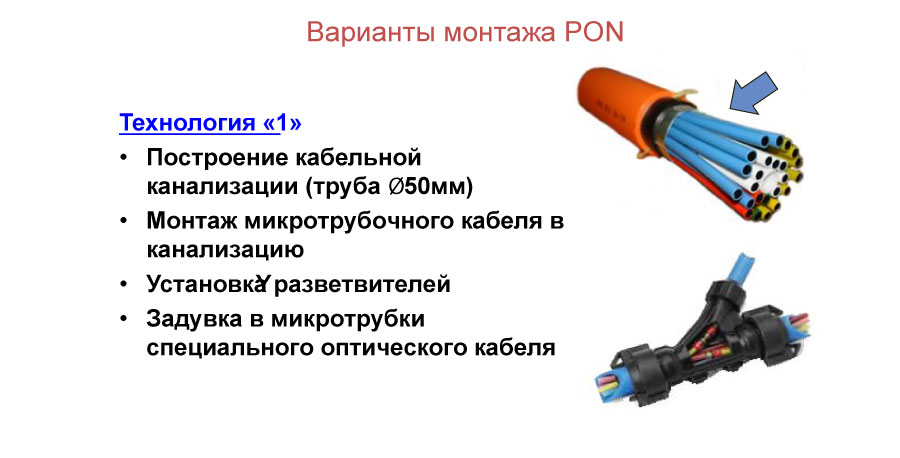

Внешне как обычный кабель, только внутри вместо пары или волокон находятся просто трубки. Трубки внутри гладкие и в эти трубки уже методом задувки задувается оптическое волокно. Монтаж микротрубочного кабеля в канализации может производиться различными способами или протяжка обычными стеклотрубками или задувкой или другими способами, которые известны. Каждая микротрубка ответвляется при помощи специальных Y ответвителей.

к абоненту приходит не волокно, не пара, а приходит труба

В итоге в квартиру или дом абонента уже приходит не волокно, не пара, а приходит труба, которую можно проложить по принципу, можно и медную пару натянуть при необходимости, как дистанционное питание, например. Можно оптическое волокно, можно два оптических волокна. Это уже по желанию заказчика.

построение кабельной канализации

Следующая технология более простая – это построение кабельной канализации трубой с диаметром в 50 мм. Можно сделать прокладку любым способом оптического кабеля и классическая установка разветвительных оптических муфт при возведении монтажа. Пока этот способ самый распространённый, но вместе с тем, если использовать качественные муфты, то муфты достаточно дороги, а сварка каждого волокна тоже стоит денег и, соответственно, всё это тоже выливается в какие-то расходы. Но тем не менее эта технология на данный момент является самой популярной.

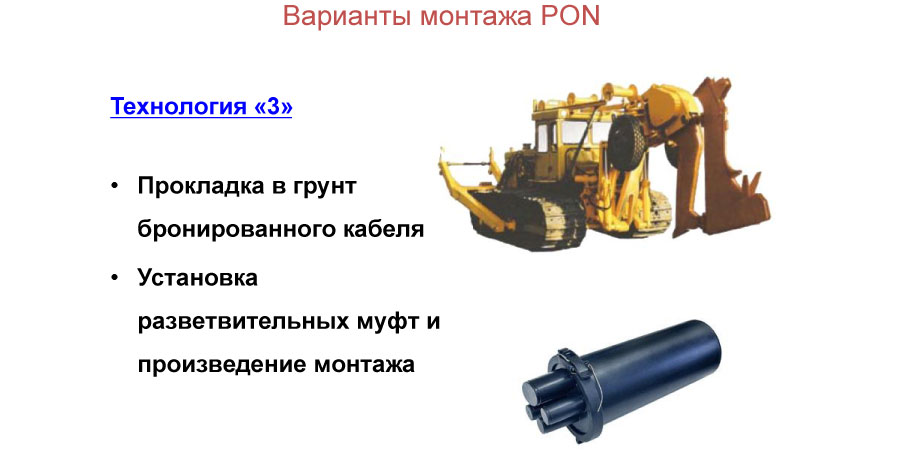

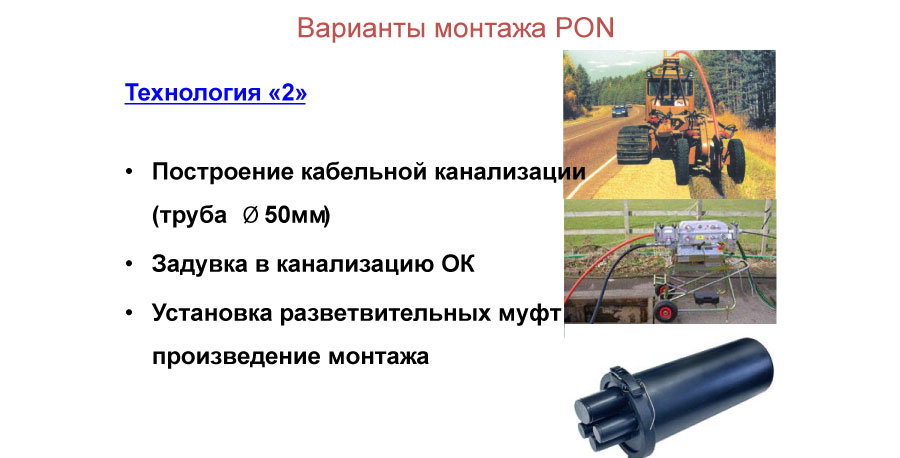

Прокладка в грунт бронированного кабеля, установка резветвительных муфт и разведение монтажа.

Прокладка в грунт бронированного кабеля

Здесь и канализацию строить не надо. В коттеджных городках это применяется. Там, где нет кабельной канализации, почему бы и нет. Но тоже нужно монтировать, считать затраты на каждую сварку по муфте.
