Помехи линий DSL и методы их ослабления

2. Классификация и краткая характеристика источников помех линий DSL

Главные источники помех линий DSL можно классифицировать следующим образом.

1. Внутренние источники помех internal noise sources.

Примерами помех этого типа являются тепловые шумы, шумы квантования, линейные и нелинейные искажения, остаточные эхо сигналы, помехи источников синхронизации, включающие фазовые шумы и джиттер синхронизации, и др.

Мощность этих помех равномерно распределена по диапазону частот абонентской линии (АЛ), т.е. одинакова во всех субканалах. Её спектральную плотность обычно принимают равной – 140 дБм/Гц.

При полосе частот линии ADSL, равной примерно 1 МГц, суммарная мощность внутренних помех этой линии составит – 140 дБм/Гц + 10lg 10-6 = - 80 дБм.

2. Внешние полустационарные источники помех external (semi-) stationary noise sources.

Примерами помех этого типа являются переходные помехи типа near-end crosstalk (NEXT) и/или даже том же кабельном пучке системами T1 или E1, а также системами DSL того же типа (такой тип переходной помехи называют selftalk) или систем DSL других типов (такой тип переходной помехи называют alien talk). Переходные помехи обычно относят к классу стационарных помех. Однако такой подход не является достаточно строгим, поскольку характер и интенсивность переходных помех могут изменяться во времени из-за таких факторов, как включение или выключение пользовательских модемов DSL, изменений в абонентской проводке, изменений окружающей температуры и т.д.

Именно переходные помехи составляют львиную долю помех линий DSL.

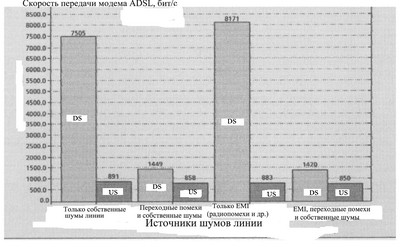

Подтверждением этого является рис. 1, где показаны зависимости скоростей передачи направлений DS и US от типа помех, полученные в результате обширных лабораторных испытаний.



Влияние разных источников помех на пропускную способность линии ADSL

Рис.1 Влияние разных источников помех на пропускную способность линии ADSL



Допустимая же мощность всех помех (как внутренних, так и внешних) той же линии ADSL не должна быть более -45 дБм. Таким образом, мощность внешних помех, львиную долю которых составляют переходные помехи, превышает мощность внутренних помех на 35 дБ, или почти в 104 раз.

Поэтому мы начнём обсуждение помех линий DSL именно с переходных помех
